亚洲av无码国产综合专区,西西人体www大胆高清,亚洲av无码av吞精久久,无码区国产区在线播放

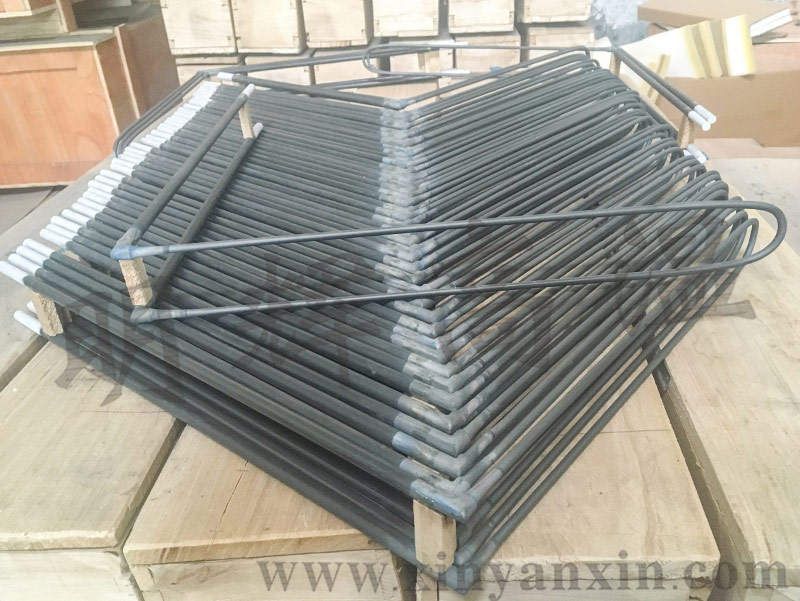

硅鉬棒是一種以“二硅化鉬”為材料的發(fā)熱元件，能在高溫氧化性氣氛中使用。硅鉬棒的使用溫度為1100～1700℃。正常使用溫度為1450℃ 左右，溫度400-700度時，硅鉬棒進行弱氧化而揮發(fā)，溫度超過1710℃，保護層二氧化硅開始熔化，硅鉬棒迅速失效。在500～1700℃之間，由于硅鉬棒表面形成致密二氧化硅膜從而阻止硅鉬棒的進一步氧化而能穩(wěn)定存在。因此從室溫開始升溫，升溫時間得短，升溫功率得相對高一點。U型硅鉬棒



        爐子暫時不用時，可以把爐溫調(diào)到1000℃。水蒸氣會使硅鉬棒迅速老化，因此含水較多的制品不宜用硅鉬棒電阻爐 進行退火。爐子長期不用，用前須進行烘爐。烘爐時為了讓水蒸氣出來，爐門須打開，隨著溫度的升高，爐門應(yīng)該半開，到1000℃以上爐門完全關(guān)閉。9/18U型硅鉬棒電流表示數(shù)不應(yīng)該超過300A，如果電流表示數(shù)居高不下或者甚至超過量程，則須停爐重新設(shè)置，或者聯(lián)系電工改變棒的接線方式才能繼續(xù)使用。若棒表面出現(xiàn)“起泡”現(xiàn)象，往往是棒溫過高或者有有害物質(zhì)進行反應(yīng)，發(fā)現(xiàn)此現(xiàn)象應(yīng)該立即降低棒溫或者避免有害物質(zhì)和棒直接接觸。必要時聯(lián)系電工更換硅鉬棒。 使用時經(jīng)常觀察儀表，包括電流表、電壓表、溫度表等。觀察讀數(shù)是否正常，出現(xiàn)異常須記錄，以便及時發(fā)現(xiàn)問題，避免造成不必要的損失。zeekuu.com



        硅鉬棒的電器性質(zhì)是電阻隨溫度的升高而升高，所以硅鉬棒在低溫下電阻非常小，此時通過的電流就非常大，因此U型硅鉬棒爐在250℃以下需要進行限流。硅鉬棒的電阻值不會隨著加熱元件的使用時間增加而增加，因此新舊硅鉬棒可以混合使用。



登封市明輝高溫元件有限公司竭誠歡迎您的光臨！聯(lián)系人：梁 晟 18538079598
